Ressorts ondulés
Les ressorts ondulés sont conçus pour remplacer les ressorts de compression à fil rond classiques dans les applications requérant une spécification de déflexion de charge étroite dans un environnement où l'espace est crucial. Lee Spring propose à la fois une série de ressorts ondulés en stock et des ressorts ondulés personnalisés conçus pour répondre à vos spécifications précises. La série Lee Spring REDUX™ Wave est la ligne de ressorts ondulés disponibles en stock pour une livraison immédiate. En plus de la gamme de stock, Lee Spring peut fabriquer des ressorts ondulés sur mesure.

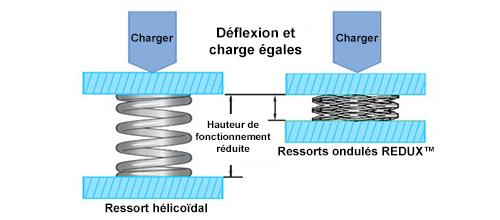

En général, les ressorts ondulés occupent une très petite surface par rapport à la quantité de travail qu'ils peuvent effectuer. Les ressorts ondulés peuvent réduire la taille et le poids de l'ensemble jusqu'à 50%. En fait, en fonction des paramètres de conception, ils peuvent occuper 30 à 50% de l'espace de hauteur comprimée des ressorts à fil rond comparables, offrant une plus grande déflexion pour les mêmes spécifications de charge. Cela permet d'obtenir non seulement un gain d'espace, mais aussi des assemblages plus petits qui utilisent moins de matériaux, d'où des coûts de production moins élevés.
Informations sur la conception des ressorts ondulés
Un ressort ondulé est, pour l'essentiel, un ressort de compression fait de fil plat enroulé avec des ondes ajoutées le long des spires pour lui donner un effet de ressort. Les ressorts ondulés sont fabriqués soit avec une extrémité lisse, communément appelée extrémité ondulée, soit avec une extrémité carrée et plate, également appelée extrémité de cale.
Applications
Les ressorts ondulés se retrouvent dans une grande variété d'applications où des considérations structurelles limitent la hauteur d'installation, où une distribution uniforme de la force est nécessaire et/ou une pression de rotation uniforme est requise sur 360°. Les ressorts ondulés conviennent à la fois aux applications de charge statique et légèrement dynamique. Cependant, la fatigue est une considération cruciale lors de la conception d'un ressort ondulé pour des applications de charge dynamique. Un ressort ondulé plus puissant est nécessaire pour les cycles de vie plus élevés. Des solutions spéciales doivent être trouvées pour les applications extrêmement dynamiques, car une contrainte considérable sur les courbes des ondes de côté peut provoquer une abrasion du matériau au point de contact. Les applications typiques comprennent les connecteurs, les embrayages, les vannes, les pompes, les joints, les équipements médicaux, etc.
Matériaux constitutifs des ressorts ondulés

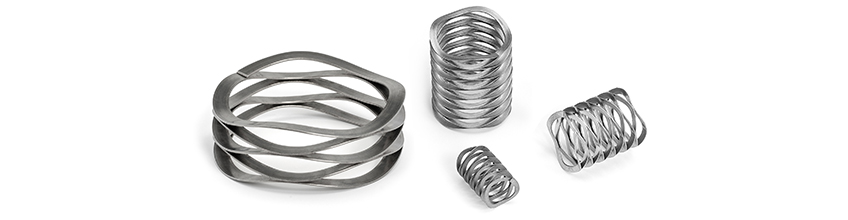

Les ressorts ondulés REDUX™ de Lee Spring sont fabriqués à partir d'un seul filament d'acier inoxydable de type 17-7 fil plat formé en spires continues précises avec des diamètres et des ondes uniformes. Pour les conceptions personnalisées, il existe de nombreuses options de matériaux et de finitions. Pour les environnements corrosifs et à haute température, une sélection minutieuse des matériaux est requise. Vous pouvez consulter un ingénieur de Lee Spring pour obtenir des informations techniques.
Ressorts ondulés en stock
Lee Spring propose des ressorts ondulés en stock en tailles impériales et métriques - recherchez les ressorts ondulés en stock.
- Diamètres impériaux disponibles de 6,35 mm (0,250") à 44,45 mm (1,75") pour répondre aux exigences de charge de 8,9 N (2 lbs) à 400,3 N (90 lbs).
- Diamètres métriques disponibles de 6 mm (0,236 po) à 45 mm (1,772 po) pour répondre aux exigences de charge de 6 N (1,35 lb) à 400 N (89,9 lb)
Spécifications des ressorts ondulés REDUX™
Matériau : Acier inoxydable de type 17-7 PH.
Fil : Simple brin de fil plat pré-trempé.
Température : Maximum 650°F (340°C).
Finition : Passivé
Spires : Bobine continue
Conception : Uniformité du diamètre et de la hauteur des ondulations.
Ressorts ondulés personnalisés
Les ressorts ondulés personnalisés peuvent être fabriqués avec une large gamme d'options de matériaux, de finitions et de tailles pour répondre à vos spécifications de conception précises. Vous pouvez travailler avec un ingénieur de Lee Spring pour vous aider dans la conception et les détails techniques de l'utilisation d'un ressort ondulé personnalisé dans votre application. Lee Spring offre des ressorts personnalisés en petites et grandes quantités. Demandez dès aujourd'hui un devis personnalisé relatif aux ressorts ondulés.
Conseils utiles pour les ressorts ondulés
Évitez l'utilisation au-delà de la charge nominale et de la hauteur de travail indiquées, sinon les contraintes pourraient entraîner un réglage permanent ou une défaillance du ressort.
Les informations sur la hauteur des solides sont fournies à titre indicatif uniquement. Un fonctionnement à l'état solide entraînera une surcharge extrême, quelle que soit la charge réelle ou la taille de conception d'un ressort ondulé.
Veillez à installer le ressort ondulé REDUX™ avec les tailles de trou et de tige correctes. Le diamètre du trou et le diamètre de la tige indiqués sont correctement adaptés au ressort pour assurer un ajustement avec jeu. Le diamètre extérieur et le diamètre intérieur du ressort ne sont qu'approximatifs.
Considérations sur la conception primaire du ressort ondulé
4 facteurs déterminants sont à prendre en compte lorsqu'on envisage un ressort ondulé :
- Contraintes de l'application : Alésage/arbre, ID/OD, etc.
- Chargement
- Hauteur de travail à laquelle la charge est appliquée
- Matériau souhaité
Si un ressort ondulé est conçu pour une application statique, assurez-vous que la contrainte en % à la hauteur de travail est inférieure à 100%. Un ressort se déformera s'il est soumis à une contrainte plus élevée.
Si un ressort ondulé est conçu pour une application dynamique, assurez-vous que la contrainte en % à la hauteur de travail est inférieure à 80%. Un ressort ondulé se déformera s'il est soumis à une contrainte plus élevée.
Quelques points à retenir lors de la conception avec des ressorts ondulés :
Si la hauteur de travail d'un ressort ondulé par spire est inférieure à (2x l'épaisseur du fil), le ressort ondulé fonctionnera dans une plage "non linéaire" et les charges réelles pourront être plus élevées que celles calculées.
Le nombre de tours/spires doit être compris entre 2 et 20
Le nombre de vagues par tour (N) doit être incrémenté de ½
Min. Paroi radicale = (3x l'épaisseur du fil)
Max. Paroi radicale = (10x l'épaisseur du fil)
Il n'est PAS recommandé de comprimer un ressort ondulé jusqu'à une hauteur solide.
L'élargissement du diamètre extérieur (DE) et la tolérance du diamètre extérieur (DE) doivent être pris en compte lors de la conception d'un ressort destiné à être monté dans un alésage et/ou sur un arbre.
