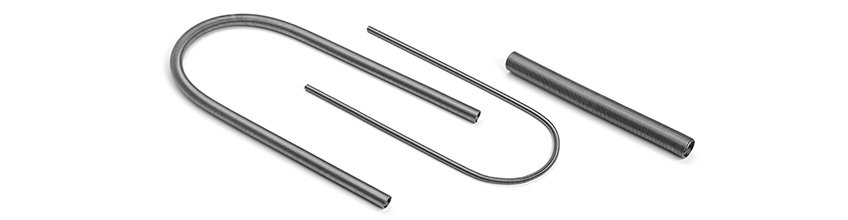

Ressorts de traction de grande longueur
Les ressorts d'extension à longueur continue sont un excellent choix pour le développement de prototypes ou les applications de maintenance.
Tailles
- Les diamètres du fil et extérieur sont identiques aux dimensions de ressort de traction de stock de Lee Spring les plus fréquemment utilisées de 3,18 à 28,58 mm (0,125 à 1,125”) de diamètre extérieur
Matériaux
- Corde à piano avec pellicule d'huile fine
- Acier inoxydable 302.
Longueurs disponibles
- 348mm/12”
- 696mm/24”
- 1044mm/36”
Les ressorts de traction de grande longueur sont conçus pour être découpés par l'utilisateur à la longueur souhaitée afin de répondre à des besoins de charge spécifiques. Divers mousquetons ou boucles peuvent être formés aux extrémités à l'aide de pinces de bouclage ou autres instruments appropriés. Changez d'outil à mesure que la taille du fil augmente, notamment un étau pour maintenir le corps de l'enroulement et un levier pour plier le dernier enroulement vers le haut.
Découpe des ressorts de traction de grande longueur
- Courbez le ressort de 180° à la longueur souhaitée et coupez. Coupez plus court que nécessaire en prévoyant la moitié du diamètre du corps de l'enroulement..
- Sur l'extrémité coupée, pliez le dernier enroulement jusqu'à un angle de 45°. Pour former une boucle double, pliez les deux derniers enroulements jusqu'à 45° ; n'utilisez pas de traitement thermique !
- Torsadez l'extrémité coupée de la boucle à l'intérieur du corps de l'enroulement. Des pinces peuvent être nécessaires. Vous devrez peut-être torsader au-delà du centre pour permettre un repli de la boucle.
- Coupez l'extrémité de la boucle formée pour disposer de l'espace nécessaire au montage.
Calculs spéciaux
- Pour déterminer la raideur par mm/pouce de traction à la longueur coupée finale, utilisez la formule suivante : Raideur = K / N,
K = Facteur de rigidité tel que spécifié pour l'article
N = Nombre d'enroulements par mm/pouce tel que spécifié pour l'article X longueur finale du corps en mm/pouces - Pour déterminer la charge à une longueur en traction : multipliez la déflexion par la raideur, puis ajoutez le résultat à la tension initiale.
