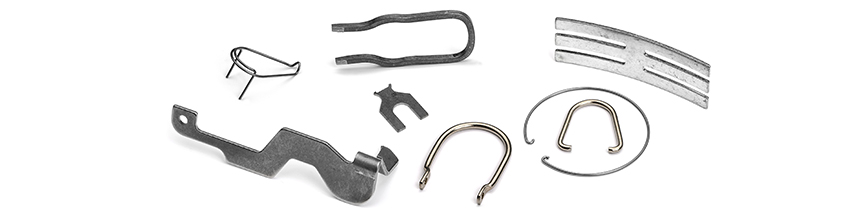

Pièces en fil, Fourslide et estampages
Outre les possibilités de conception et de fabrication de ressorts de classe internationale, Lee Spring propose également une large gamme de possibilités de fabrications métalliques non enroulées.
En savoir plus sur les pièces en fil
La forme de la plupart des ressorts est une hélice ou une spirale constituée d'un groupe d'enroulements généralement impossible à obtenir avec les pièces en fil. Les pièces en fil sont des pièces constituées d'un fil plié afin d'obtenir des angles et des longueurs spécifiques.
Ingénierie de conception
L'équipe ingénierie de classe internationale de Lee Spring met à votre service son expertise pour répondre à vos besoins de pièces en fil, de la conception à la fabrication.
Prototypage
Les coûts de création de prototypes de pièces en fil a considérablement diminué grâce aux avancées réalisées dans la technologie de commande numérique par calculateur. L'équipe d'ingénierie de Lee Spring vous accompagnera pour garantir que vos pièces en fil répondent à vos exigences spatiales. Nous sommes en mesure de créer des prototypes dans le cadre de processus de conception de nos concurrents. Les prototypes peuvent généralement être modifiés et produits en quelques minutes, d'où un gain de temps et une réduction des erreurs de conception coûteuses.
Traitement de relaxation
Les pièces en fil subissent généralement un traitement de relaxation pendant la production. Cela garantit que les dimensions d'une pièce restent dans les tolérances requises. Le traitement de relaxation simplifie le processus global de fabrication, réduit le coût total de production et garantit la fiabilité du composant.
Formes de matériau
Lee Spring produit des pièces en fil personnalisées, fabriquées selon vos exigences. Nous sommes en mesure de produire des pièces en fil à partir de quasiment n'importe quelle forme de matériau, notamment :
- Rond enroulé
- Rond aplati
- Rectangulaire
- Façonné
Paramètres de dimensions
- Diamètres du fil : 0,254 à 6 mm / 0,010 à 0,240"
- Longueur finie maximale : 1 524 mm / 60”
En savoir plus sur les pièces Fourslide
Lee Spring peut réduire le coût par pièce, accélérer la livraison du produit et simplifier l'assurance qualité grâce à une opération d'estampage et de formation intégrée appelée « fourslide ». La production Fourslide présente des coûts d'outillage faible à modérés et permet de créer des pièces à la chaîne de manière précise.
Si vous utilisez des ressorts, supports, attaches ou bornes plats, ou tout autre composant métallique estampé et formé, vos pièces peuvent être produites selon la méthode fourslide. Nous pouvons usiner de manière personnalisée vos pièces métalliques à partir d'un matériau en bande plate ou d'un fil étiré ou enroulé.
Qu'est-ce qu'une pièce Fourslide ?
Un fourslide (également appelé four-slide, multislide, multi-slide ou four-way) est une machine-outil pour le travail des métaux utilisée dans la fabrication de volumes importants de petits composants estampés à partir d'une bande ou d'un fil machine. La presse peut être plus simplement décrite comme étant une presse à estamper horizontale qui contrôle les mouvements de l'outil à l'aide de cames. La machine peut également être utilisée pour procéder à des opérations d'estampage progressif ou par transfert.
Quel est l'avantage de Fourslide ?
Le principal avantage de la machine fourslide est sa capacité à réaliser toutes les opérations de mise en forme nécessaires pour produire de bout en bout une pièce à moindre coût. Du fait de sa capacité à manipuler à partir de quatre axes, elle permet de traiter des pièces impossibles à réaliser avec les outils par transfert ou progressifs. Ce processus nécessitant moins de machines, de configurations et de manipulations, le coût de la pièce finie s'en trouve réduit.
Lee Spring produit également des outils propres et de qualité, réduisant ainsi les temps d'indisponibilité. Une machine fourslide peut généralement produire 1 000 à plus de 4 000 pièces finies par heure en fonction du nombre d'opérations nécessaires par pièce. Cette cadence se traduit généralement par une réduction du coût par pièce.
Matériaux
L'application des pièces fourslide est généralement limitée par la capacité de mise en forme du matériau machine plutôt que par les capacités de la machine elle-même. Les caractéristiques de forme et les rayons de pliage sont généralement les principaux facteurs de restrictions. Les matériaux les plus fréquemment utilisés sont les suivants :
- Acier à faible ou forte teneur en carbone laminé à froid
- Aciers inoxydables 300 et 400
- Alliages de cuivre, notamment le cuivre au béryllium
- Alliage de bronze, notamment le bronze phosphoreux
Paramètres de dimensions
- Largeur de bande : 0,254 à 12,70 mm / 0,010 à 0,500"
- Épaisseur de bande : 0,076 à 3,175 mm / 0,003 à 0,125"
- Diamètre du fil : 0,127 à 4,750 mm / 0,005 à 0,187"
En savoir plus sur l'estampage
Les estampages personnalisés de Lee Spring offrent une qualité et une valeur supérieures, quelle que soit la quantité.
Lee Spring se positionne en leader en termes de capacités de conception et de production haut de gamme dans tous les processus d'estampage. Notre expérience des matériaux fréquemment utilisés dans les ressorts mécaniques fait de notre société le partenaire idéal pour :
- La conception du produit ; par exemple, les ressorts de transmission, les rondelles Belleville, les rondelles ondulées, etc.
- La conception du processus d'estampage ; par exemple, la conception de l'outillage, les opérations de la presse, la commande par programme enregistré.
- La conception du processus secondaire ; par exemple, le traitement thermique, l'ébavurage, la galvanisation, la passivation.
- Les mesures et tests du produit ; par exemple, les tests des matériaux, de la charge.
Capacités d'assistance client et de fabrication
- Conception du produit assistée par ordinateur (SolidWorks)
- Production à court terme et de prototype
- Conception de l'outillage assisté par ordinateur (CADKEY), notamment les outils progressifs
- Production d'outillage en interne ; recours notamment à l'électroérosion du fil
- Presses d'estampage automatiques jusqu'à 45 tonnes
- Opérations secondaires en interne, notamment l'usinage à commande numérique par calculateur, l'ébavurage vibratoire, la peinture, la soudure et l'assemblage
- Procédures de validation de processus incluant 1st Articles et PPAP
- Réseau complet de fournisseurs agréés (matières premières, processus spéciaux et composants de production)
Matériaux
Pour les ressorts ou d'autres applications, Lee Spring peut vous proposer des estampages à partir de divers métaux ferreux et non ferreux, notamment :
- Acier à faible teneur en carbone, recuit
- Acier à faible teneur en carbone, étiré à froid
- Acier à forte teneur en carbone, trempé à l'huile
- Acier trempé à l'air
- Chrome-silicone, trempé à l'huile
- Chrome-vanadium, trempé à l'huile
- Cuivre au béryllium
- Elgiloy®*
- Hastelloy
- Inconel 600, 718 & X750
- Bronze phosphoreux
- Laiton
- Acier inoxydable, série 300
- Acier inoxydable, série 400
- Acier inoxydable, 17-7 PH
Paramètres de dimensions
- Largeur de bande : jusqu'à 76,2 mm / 3"
- Épaisseur de bande : 0,127 à 1,57 mm / 0,005 à 0,062"
* Elgiloy est une marque commerciale d'Elgiloy Ltd. Partnership.
