Ressorts à force constante

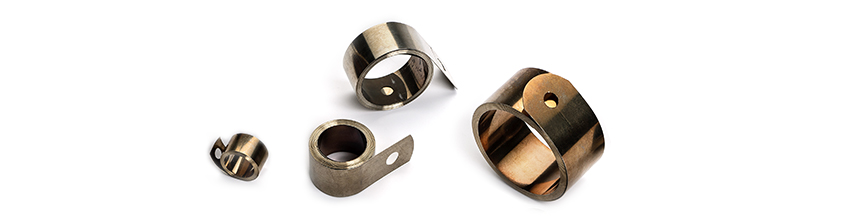

Le type de ressort à force constante à traction représente le type de ressort à force constante certes le plus basique, mais également le plus polyvalent. Il est constitué d'une bande droite de matériau élastique qui se présente sous la forme d'enroulements à rayon virtuellement constant autour de lui-même ou sur un cylindre. Lorsque la bande est étendue (déformée), la contrainte propre résiste à la force de chargement, comme un ressort de traction classique, mais selon une raideur quasi-constante (nulle). Un couple constant est obtenu lorsque l'extrémité extérieure du ressort est fixée à une autre bobine et enroulée dans la même direction ou dans la direction opposée à son enroulement d'origine.
La charge nominale maximale du ressort est atteinte lorsqu'il est déformé sur une longueur égale à 1,25 fois son diamètre. Il maintient ensuite une force relativement constante quelle que soit la longueur de traction. Par principe, la charge est déterminée par l'épaisseur et la largeur du matériau et le diamètre de l'enroulement.
Lee Spring propose des ressorts à force constante de stock dans quatre gammes de cycle de vie : 2500, 4000, 13000 et 25000. Chaque ressort est une bobine de bande d'acier inoxydable 301 à haut rendement exerçant une force retardatrice quasi-constante afin de résister au déroulage. Nous pouvons également vous proposer des ressorts à force constante personnalisés, conçus selon vos exigences.
Guide de montage des ressorts à force constante
Un ressort à force constante est généralement monté en l'enroulant fermement tout d'abord sur un cylindre, puis en fixant l'extrémité libre à la force de chargement, comme dans une application de contrepoids. Cette liaison peut également être inversée.
- Le diamètre du cylindre doit être 10 à 20 % supérieur à son diamètre intérieur classique.
- À la traction maximale, il doit rester un tour et demi sur le cylindre.
- La bande devient instable avec des tractions longues et doit être guidée pour empêcher une torsion ou un faux pli lors du recul.
- Le diamètre des galets pour courroie doit être supérieur au diamètre classique et celles-ci ne doivent jamais être utilisées pour replier sur le rayon de courbure classique.
Applications
Le ressort à force constante est excellent pour les applications où une charge constante est requise. Les nombreuses applications des ressorts à force constante incluent, entre autres, les contrepoids, charnières de portes, rappels de câbles, cordons de rappel, renvois de tête porte-outil, composants d'armoire et de meuble, appareils de gymnastique, sèche-cheveux, jouets, moteurs électriques, appareils électroménagers, véhicules spatiaux et autres fonctions à mouvement long.
Les ressorts à moteur sont utilisés pour le rappel de câble, la production d'énergie, etc. Les ressorts moteurs sont utilisés dans les applications de rappel comme la sangle de la ceinture de sécurité, les rubans métriques et les laisses pour chiens, les sièges inclinables, les lève-glaces, etc.
